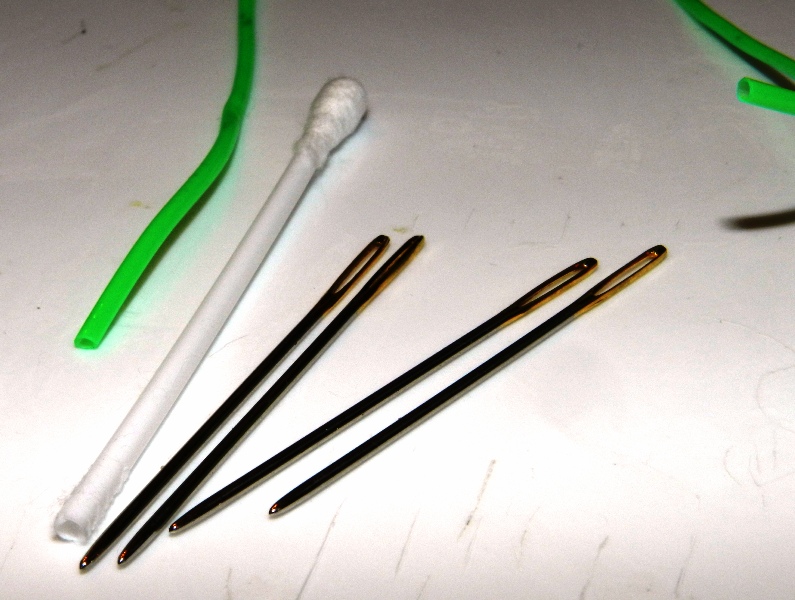

Для изготовления чертилки нам потребуются:

Гобеленовая швейная игла 18 - 22 номер

Трубочка от гигиенической "ушной" палочки

Виниловые трубочки, изоляция от электрических проводов (оболочки)

Бамбуковая палочка

Ненужная авторучка

Полоски бумаги, клей и немного усердия.

Виниловую трубку стоит подобрать так, чтобы внешний ее диаметр совпадал с внутренним диаметром трубки от ушной палочки, а внутренний соответствовал диаметру иглы. Суть сводится к тому, чтобы игла плотно сидела в корпусе шариковой ручки. Ушная палочка великолепно подходит свои внешним размером, а внутренний размер под иглу удается подогнать виниловой трубкой.

Можно обойтись совсем без трубок, например посадить иглу в корпус ручки на клей.

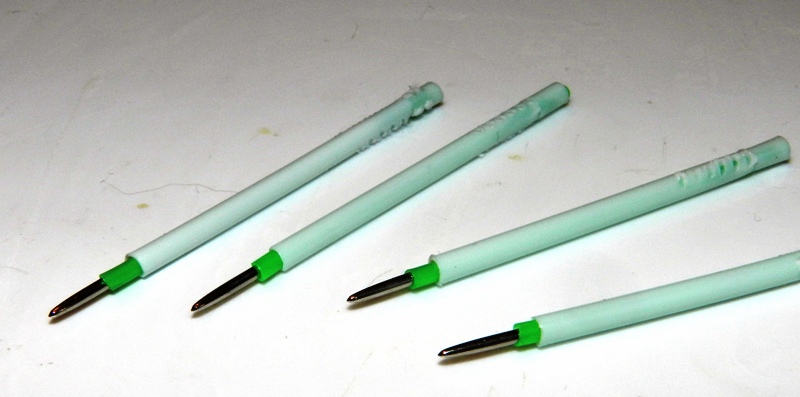

Отрезаю заготовки трубок и натягиваю их плотно на иглу, технологичнее сначала вложить виниловую трубку в ушную палочку, а затем продеть полированную иглу, которая переменным своим диаметром найдет себе дорогу и уплотнит соединение.

Конструкция получается жесткой за счет стальной иглы проходящей внутри трубок и хорошо подогнанной к отверстию шариковой авторучки.

Остается удлинить собранный узел до длинны стержня авторучки и задача - решена.

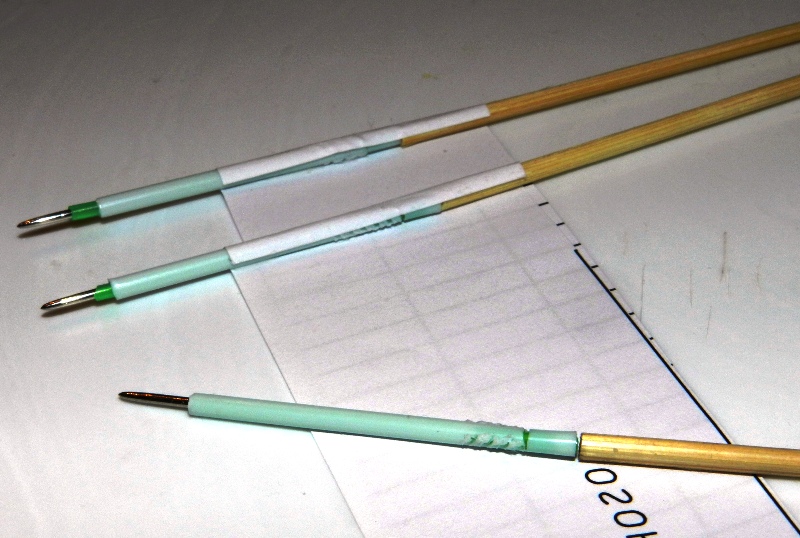

Для удлинения используем бамбуковый шампур, палочку диаметром 2,5 - 3,5 мм, подходящей длины.

Для стыковки двух стержней можно использовать еще одну трубку, я предпочитаю бумажную трубку, которую накручиваю из полоски вокруг стыка.

Толщину слоя (длину полоски бумаги) следует подобрать в зависимости от внутреннего диаметра корпуса авторучки в месте соединения стержней.

Если соединение будет "висеть" в воздухе, то оно скорее надломится от внешних нагрузок на иглу, и наоборот плотная упаковка позволит жестко удерживать иглу и прочность соединения не вызовет сомнений.

Стык следует тщательно прокатать, чтобы исключить складки ведущие к люфтам и потере прочности. Склеенное копье должно хорошенько просохнуть, после чего его длину подгоняю по стержню, извлеченному из авторучки.

Конец пишущего узла совпадает с концом виниловой трубки. При необходимости можно в нескольких местах намотать полоски бумаги, превратив их в бобышки по диаметру корпуса авторучки.

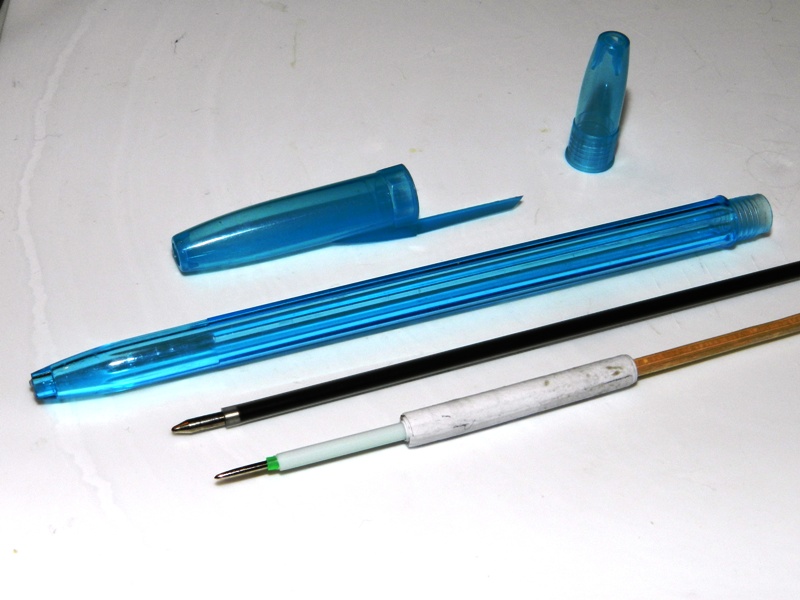

Собственно все, чертилка готова. Изготовленный стержень заправляю в авторучку на место стандартного стержня.

Иногда приходится подогнать диаметр трубки от ушной палочки под отверстие в корпусе, но чаще всего трубка плотно входит в отверстие.

Корпуса авторучек бывают самыми различными. Из прозрачных и непрозрачных цветных пластиков, с металлическими наконечниками и с кнопочными замками. Годится любой вариант.

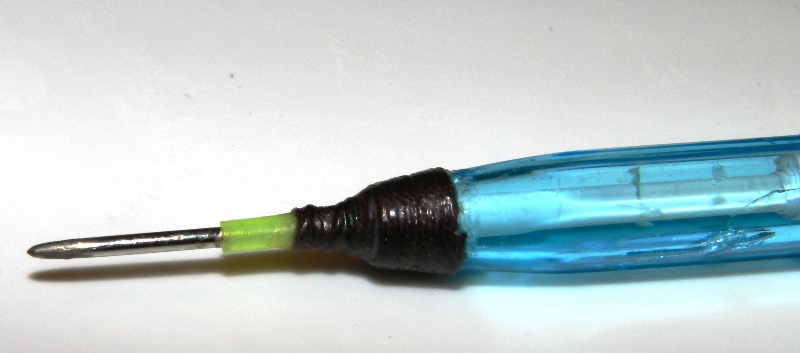

Иногда в следствии неаккуратного использования (чрезмерного усилия) корпус лопается. Это не смертельно. Подлечить его можно намоткой на клей обыкновенной нитки. Нить наматывается виток к витку. Последний виток можно не завязывать, а просто посадить на клей ПВА.
